제 52장 컴퓨터 조립 다섯 AMD 사양 하드와 시디롬 조립하기 1부. (컴퓨터 조립 - PC 조립 강좌)

안녕하세요.

우헤헤 대마왕 인사드립니다.

오늘도 역시  조립하러 왔습니다.



오늘이 내용은

조립 "다섯" 하드와 시디롬 조립하기 입니다.



그럼 하드는 무엇을 하는 부품일까요?

맛난 아이스 크림.. 아닙니다.

(좀 유치하고 웃기지 못하는 코미디언 같은 발언 이었습니다. 썰렁~~)

하드는 데이터가 저장되는 부품이며

윈도우(오퍼레이팅 시스템 - OS)가 설치되는 저장장치 입니다.

하드의 종류는 IDE(33, 66.100,133) SATA(SATA1, SATA2), SCSI, SAS

크기는 80G ~ 2TB 까지 나옵니다 우후

어렵게 생각하지마세요 하드 종류 입니다.

요즘 PC는 모두 SATA2가 쓰입니다.



시디롬은 무엇일까요.

시디롬은 디스크 판처럼 생긴 저장메체로

자료의 저장 역할을 합니다.

이동형 저장매체로 쓰이는 부품입니다.

하드는 고정형으로 쓰는 반면 시디로 구워서

가지고 다닐수 있게 해주는 역할로 만들었습니다.

하지만 외장형 메모리의 발달로 앞으로 좀 있으면 쓰임이 없을듯 합니다.



종류는 IDE, SATA 등의 방식이 있습니다.

저용량으로 CD 600~800MB DVD 4.5~8.5G 용량을 저장가능합니다.

요즘은 외장형 메모리가 크게 나와 점점 쓰임세가 없군요

장기간 저장용으로 쓰임니다.



하드와 시디롬은 다들 아시리라 봅니다 ㅎㅎ



그럼 조립을 해 볼까요. ㅎㅎ



하드 조립 부터 시작합니다.

하드는 충격에 약하므로 살살 다뤄 주세요.

가장 충격에 잘 고장난다고 봐야합니다.

절대 믿으면 않되는 부품입니다.

하드가 내 자료를 오래 오래 잘 보관해 주겠지라고

믿다가 큰 코 작은 코 다치신 분이 좌로 굴러 연병장 열바퀴 입니다. ㅎㅎ

하드는 즉사 돌연사가 많으니 조심하세요.

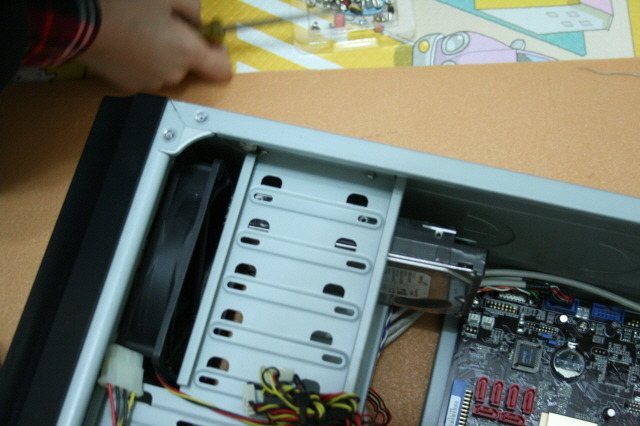

하드는 다음과 같이 그래픽카드의 위치에 따라 알맞는 위치에 달아주세요.

그래픽카드가 길면 그래픽카드에 닿는 경우가 있어

케이블들 연결에 문제가 생겨 버립니다.

잘 보시고 조립하셔야 합니다.

자 살살 넣다보면 나사 구멍이 잘 보이게 됩니다.

뒤집에 넣거나 거꾸로 넣지 마세요.

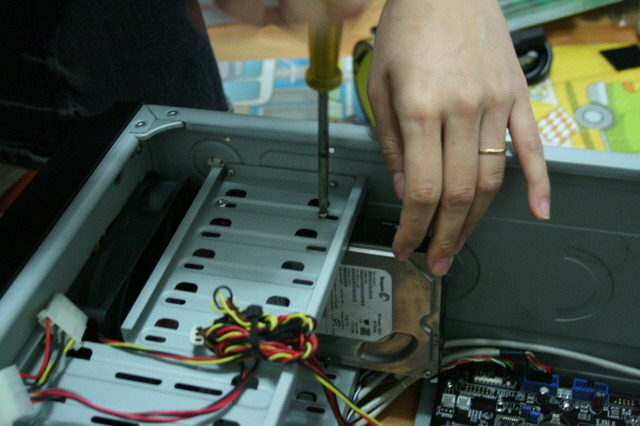

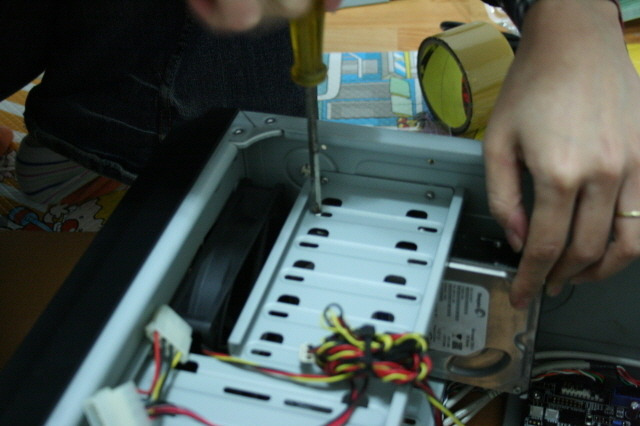

잘 위치가 맞았다면 나사 굵은거로 잘 잡궈 주세요.

살살 역시.. 너무 쌔게 조이면 아시죠 빠가 납니다.

그럼 또 좌절을 맛볼 것 입니다  완전 GG  쳐야 합니다.

살살 돌려 조이세요.





요렇게 두개 반대 편도 2개 정 반대편도 2개 조여 주세요.

꽉 않 조이면 진동이 생기기도 합니다.



자 고정이 되었죠.

그럼 이제는 데이커 케이블을 조립할 차례입니다.

하드는 무선이 아닙니다. 유선입니다.

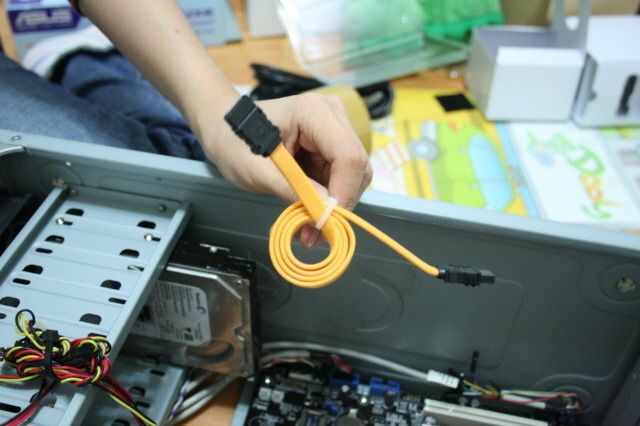

 지금 보시는 것이 바로 SATA 케이블입니다. 므흐흐...

케이블은 막 꽂으시면 않됩니다 잭을 잘 보시면 L자로 되어있습니다.

양쪽다  보드와 하드 두 곳에 끼워 줘야 합니다.

구형 하드(IDE)는 마스터 슬레이브라고 하여 첫번째 두번째를 정하는

점퍼라는 쇠조각을 끼워 구분해 주었지만 이제는 그런 설정을 하지 않습니다.

보드쪽 하드를 끼우는 곳에 순서가 정해져 있습니다.

그래서 하드와 시디롬의 순서를 정합니다.

보통 구형은 2~8개 정도의 SATA 포트가 있습니다.

아래는 6개의 SATA 포트 보이실 겁니다.

보드마다 순서가 다릅니다 메뉴얼을 보시거나 눈이 좋으신 분들은 SATA포트

아래를 보시면 SATA0 , SATA1, SATA2 ,SATA3.... 이런식으로 표기가 되어있습니다.

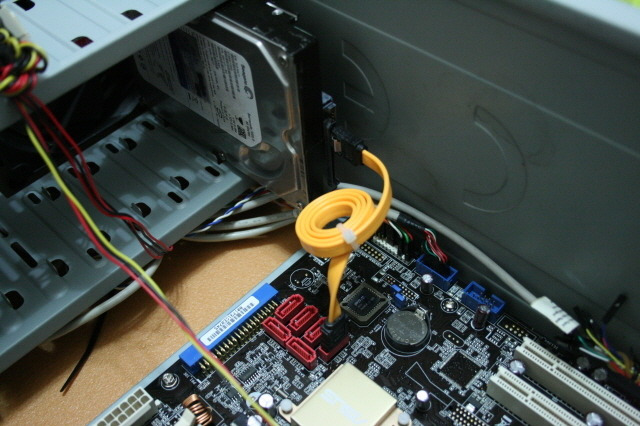

아래는 사타 케이블 정리를 해 놓은 사진 입니다.

경험상 아래 방법이 가장 깨끗합니다.





아래와 같이 보드와 하드쪽으로 2곳을 연결하여야 합니다.

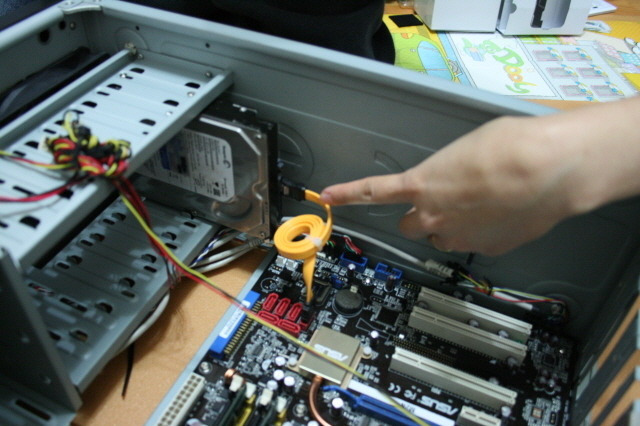

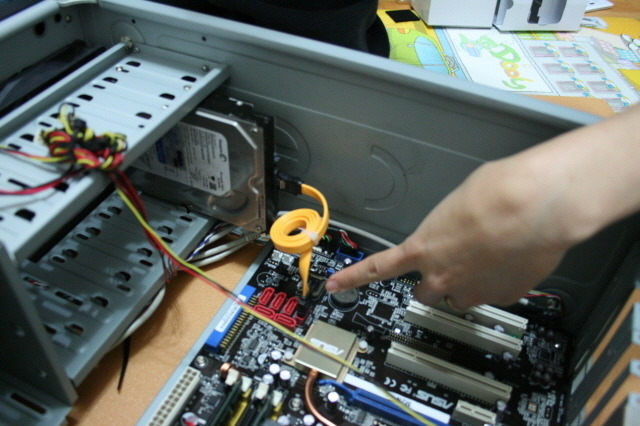

손가락으로 사때질 해 보았습니다.

위치를 보시기 바랍니다.



요기 요기 요기...



요기 요기 요기..

나도 다 알아 으흐흐흐흐....

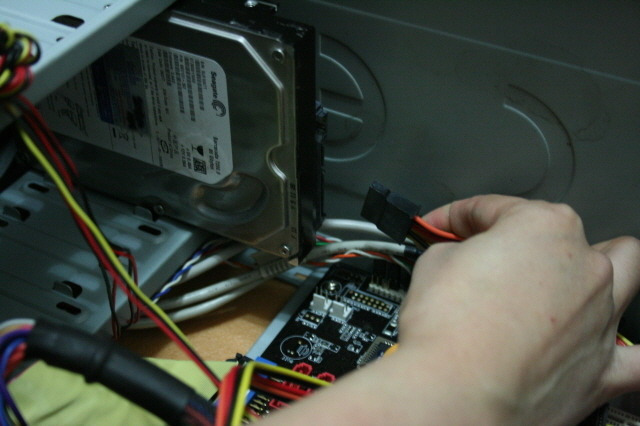

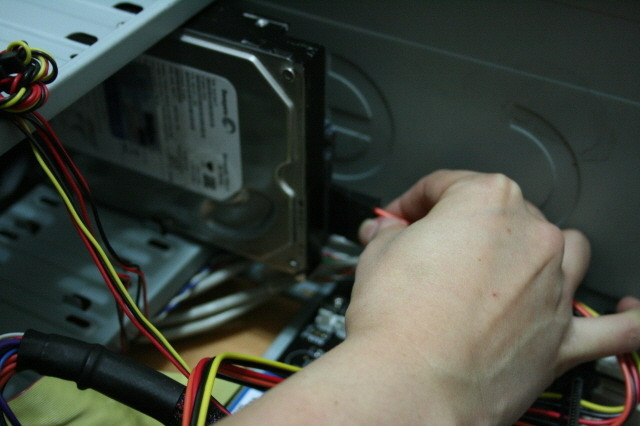

이제 보기 좋게 파워를 연결해야합니다.

아까는 데이터가 이동하는 케이블이며

지금 보는 사진은 전원을 연결하는 것입니다.

전원 선 또한 잭을 보시면 L자로 되어있습니다.

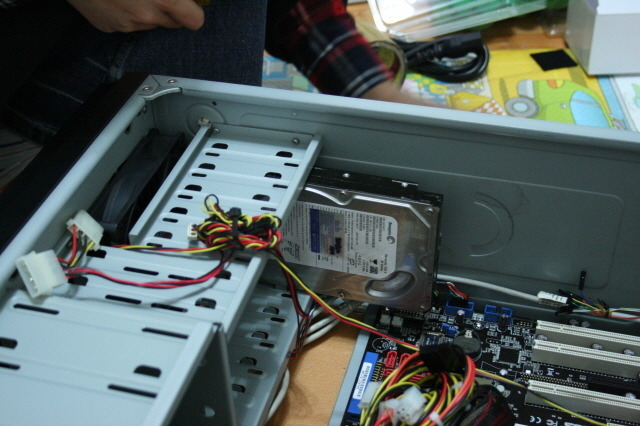

조립 이 완료 되었군요 아래 사진 보면 걸리적 거려서 SATA케이블을 빼 놓았습니다.

다시 SATA 데이터 케이블을 연결해야겠죠. ㅎㅎ



이로서 하드를 연결하였습니다.

빨리 윈도우 설치해야지 므흐흐....



이런 사진 갯수가 너무 많은 관계로다가 카악.. 퉤퉤퉤....

다음 게시물로 이동입니다
